14,8V | 40Ah | 592Wh Akkutank mit 2x300W Steuerung für Licht und Heizbekleidung, Modell XPRO-40
Features Akkutanks mit Taucher-Heizsteuerung – Kraftvolle Akkupower für die beheizte Base Layer Serie E-Thermal Fusion:
- die Akkutanks sind entwickelt, hergestellt und eine geprüfte Qualität Made by Heizteufel in Deutschland
- kompaktes POM-Gehäuse mit Edelstahl-Latches und wasserfesten Edelstahl-Durchführungen mit Kabelknickschutz > 100 Meter Tauchtiefe
- wasserfeste Edelstahl-Taster mit RGB-Ring-LED und ohne LED; wahlweise flache und erhabene Bauformen für ein gutes Handschuhtastgefühl
- elektronische Heizsteuerung mit 4 Stufen 0 - 25% - 50% - 75% - 100% - 0, werksseitig programmierbar auf andere Kenndaten
- mögliche Erweiterungen der Heizsteuerung um einen 2.ten Heizkreis und die optionale Zuschaltung von Tauchleuchten
- optische und haptische Rückmeldung durch kräfitge Vibration als Tastsignal-Rückmeldung sowie der geschalteten Heizstufe
- optische wie haptische Warnmeldung durch eindeutiges Vibrationssignal bei erzielter 50%iger und 25%iger Akku-Restkapazität
- ausgangsseitig werden weltweit genutzte 2-polige E/O-Cords sowie bei 2 Heizkreisen 4-polige wasserfeste Kabelverbindungen bekannter Hersteller
- ein leistungsfähiges Premium-Ladegerät mit aktivem PFC (hoher Wirkungsgrad und lange Lebensdauer) und leistungsstarken XT60 Kabelstecker
- befestigungsmäßig werden Edelstahlkabelschellen für den Akkutank und Cordura-Textilbänder für Gürtel, Backplates und Oberschenkel angeboten
- Zertifizierung der Akkutechnik nach UN38.3 und/oder MSDS (Material Safety Data Sheet) durch akkreditierte Prüfstellen
- unser Service ist stets werktags erreichbar und reagiert auf Ihre Wünsche und technischen Anforderungen mit hoher Expertise

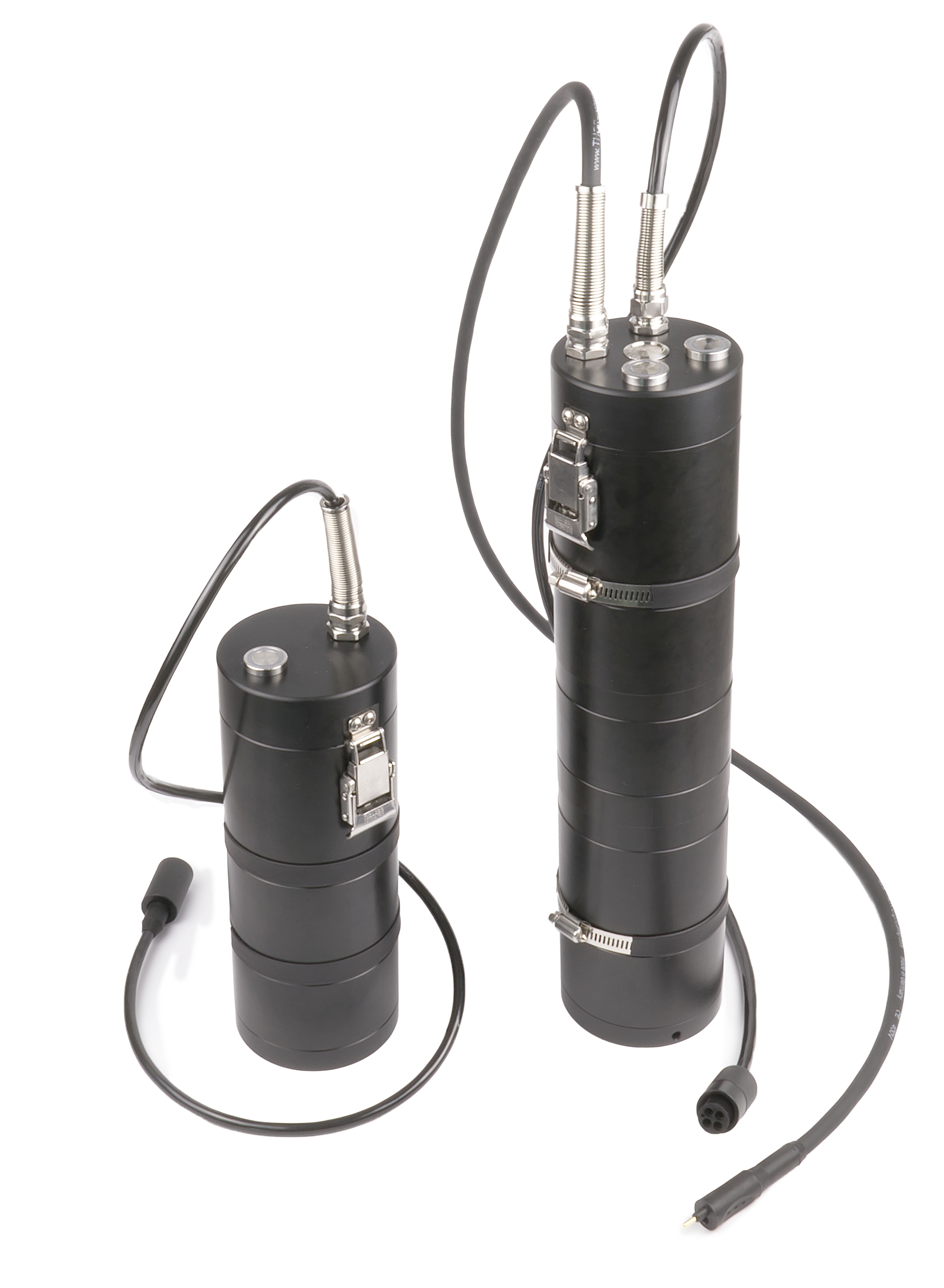

14,8V | 40Ah | 592Wh Li-Ion Akkutank XPRO-40 mit Heizsteuerung für Taucherheizbekleidung
Der XPRO-40 liefert maximale Akkuleistungen für das beheizte Tauchen mit einem Heizleistungsplus von >75% gegenüber bekannten, markenregistrierten 12V-Taucherakkus.
Der Akkutank kommt aus deutscher Produktion und garantiert eine Tauchtiefe von >100 Meter. Seine Leistungsdaten entsprechen den gehobenen Anforderungen für bewärmtes Tauchen. Er versorgt eine umfangreich getragene, beheizte Tauchbekleidung mit der nötigen hohen Heizleistung. Moderne Hochleistungs-Rundzellen der 21700er Li-Ion-Technik sind zu einem Kraftpaket von 14,8V mit 40Ah konfektioniert, zertifiziert und sicherheitsgeprüft nach UN38.3.
Der Akkutank kommt aus deutscher Produktion und garantiert eine Tauchtiefe von >100 Meter. Seine Leistungsdaten entsprechen den gehobenen Anforderungen für bewärmtes Tauchen. Er versorgt eine umfangreich getragene, beheizte Tauchbekleidung mit der nötigen hohen Heizleistung. Moderne Hochleistungs-Rundzellen der 21700er Li-Ion-Technik sind zu einem Kraftpaket von 14,8V mit 40Ah konfektioniert, zertifiziert und sicherheitsgeprüft nach UN38.3.
Taucher-Heizsteuerung mit Edelstahl-Piezotaster - mit und ohne multifarbener RGB-LED
Im Tankkopf ist eine 300-Watt-Heizsteuerung integriert, die mittels Edelstahl-Piezo-Taster in 4 Heizstufen zyklisch geschaltet wird: von 0 - 25% - 50% - 75% -100% - Aus.Jeder getasteter Schaltvorgang wird mit einem farbigem LED-Signal sowie einer kräftigen Vibration angezeigt, die das Tastsignal quittiert und die geschaltete Heizstufe nach einem eindeutigen Vibrationszyklus wiedergibt.
Optional kann ein zweiter 300-Watt-Heizkreis mit zusätzlichem Piezotaster hinzubestellt werden. Die Versorgungsleitung und 30-Bar-wasserfeste Steckverbindung kommt in diesem Fall 4-polig. Dies ermöglicht sehr hohe Heizleistungen zum Körper zu führen. Es können aber auch unterschiedliche Heizzonen bzw. Heizbekleidungen mit unterschiedlichen Heizleistungen befeuert werden, z. B. Heizhandschuhe auf hoher und Heizwesten auf mittlerer Stufe.
Eine weitere Option ist gegeben für den Beleuchtungsausgang. Ein Piezo-Taster mit Ein-Aus-Schaltfunktion bestromt ein zweites Ausgangskabel mit E/O-Cord. Für 12V-Leuchten ist zu prüfen ob die Eingangs-Versorgungsspannung bis 17V ausgelegt ist oder auf 12V runtergedimmt werden muss, um eine Beschädigung der Beluchtung zu vermeiden. Die Kabellänge ist standard 75cm, kann aber auf Wunsch geändert werden.
Akkutank-Kopf
Der Kabelausgang am Akkukopf wird mit einer V4A/316L-Edelstahl-Durchführung wasserdicht mit >10 Bar gehalten. Ein spiralisierter V2A/304-Knickschutz aus Edelstahl sichert zudem das Kabel gegen Biegebeanspruchung. Der Akkukopf wird mit Latches gesichert, die ein schnelles, einfaches Öffnen und Schließen erlauben. Zum Öffnen des Tankkopfes werden die Latches zudem benutzt, um bei festsitzendem Tankkopf eine Hebelwirkung zu erzielen - das macht das Handling im Umgang mit tieftauchfesten Tankköpfen sehr einfach. Alle Bauteile sind von Premiumqualität.
Verbindungskabel und Anschlüsse
Die 2- bzw. 4-adrigen Verbindungskabel (Kabellänge Akkutank ~ Ventil: 40 cm Tank + 20 cm Ventil) mit tiefseeerprobten Steckverbindungen können auch unter Wasser ab- und zusammengesteckt werden, falls während des Tauchgangs ein zweiter Akkutank angeschlossen werden soll. Die Stecker sind zusätzlich mit einer verschraubbaren Sicherungshülse gegen unbeabsichtigtes Abziehen ausgestattet. Die 2-adrigen Heizteufel Cordverbindungen sind kompatibel mit Thor-, WAM- oder originalen E/O-Cords. Die 4-adrigen Kabelsteckverbindungen sind kompatibel mit SubConn. Andere Verbindungen, z.B. Fischer, BTS oder WET-Connect können gerne angefragt werden.
Anzugdurchführungen von Apeks und SiTech
Standardmäßig kommen die Trockentauchanzugdurchführungen von Apeks und SiTech nur für die Luftdruckregelung zum Einsatz. Für die Erweiterung um den Stromeingang bietet Heizteufel einige interessante Produkte an:
1. Für Tauchanzüge mit einer noch nicht vorhandenen, jedoch vorbereiteten SiTech-Durchführung bietet der schwedische Hersteller mit dem Vega-Ventil eine sehr schöne Schnelllösung an. Das Vega-Ventil lässt sich mit wenigen Handgriffen an eine vorhandene Durchführung anschließen. Die Steckverbindungen sind kompatibel mit den Akkutank- und Heizbekleidungs-Kabeln.
2. Für Tauchanzüge mit einer vorhandenen Apeks- oder SiTech-Ventildurchführung bietet Heizteufel einen Ventilzwischenring, von uns als E-Valve bezeichnet. Die E-Valve wird zwischen dem Luftdruckschalter und der im Trockie liegenden Basis dazwischengeschraubt und führt die stromführende Leitung in den Tauchanzug, wo die Heizbekleidung entweder ein oder zwei Heizkreise mit entsprechenden Splittern befeuert. Auf Wunsch können Sie uns auch Ihr vorhandenes Ventil einsenden, um die passgenaue Form zu überprüfen. Bei den Herstellern von Ventildurchführungen können versions- und jahresbedingte Unterschiede in den Ventilinnen-Durchführungsmaßen von bis zu 2mm auftreten.
3. Die E-Valve gibt es zusätzlich in sehr speziellen Ausführungen, z.B. neben der Heizstromdurchführung mit zusätzlicher Piezo-Schaltung für eine im Trockie genutzte Taucherheizsteuerung.
Drei wichtige Gründe dafür können sein: 1. der Tankkopf lässt sich nicht so einfach bedienen, und 2. an der Durchführung ist eine einfache Bedienung mit Lichtsignalgebung kontrollierbarer und 3. die Vibrationsrückmeldung erfolgt am Körper, da die Taucherheizsteuerung nicht im Tankkopf sondern in einer Overlayer-Brusttasche nahe am Körper getragen wird. Die E-Valves produziert Heizteufel mit 1 und 2 RGB-Piezotastern und einer im Trockie getragenen einfachen und zweifachen 4-stufigen Heizsteuerung für entsprechend 1 oder 2 Heizkreisen.
2. Für Tauchanzüge mit einer vorhandenen Apeks- oder SiTech-Ventildurchführung bietet Heizteufel einen Ventilzwischenring, von uns als E-Valve bezeichnet. Die E-Valve wird zwischen dem Luftdruckschalter und der im Trockie liegenden Basis dazwischengeschraubt und führt die stromführende Leitung in den Tauchanzug, wo die Heizbekleidung entweder ein oder zwei Heizkreise mit entsprechenden Splittern befeuert. Auf Wunsch können Sie uns auch Ihr vorhandenes Ventil einsenden, um die passgenaue Form zu überprüfen. Bei den Herstellern von Ventildurchführungen können versions- und jahresbedingte Unterschiede in den Ventilinnen-Durchführungsmaßen von bis zu 2mm auftreten.
3. Die E-Valve gibt es zusätzlich in sehr speziellen Ausführungen, z.B. neben der Heizstromdurchführung mit zusätzlicher Piezo-Schaltung für eine im Trockie genutzte Taucherheizsteuerung.
Drei wichtige Gründe dafür können sein: 1. der Tankkopf lässt sich nicht so einfach bedienen, und 2. an der Durchführung ist eine einfache Bedienung mit Lichtsignalgebung kontrollierbarer und 3. die Vibrationsrückmeldung erfolgt am Körper, da die Taucherheizsteuerung nicht im Tankkopf sondern in einer Overlayer-Brusttasche nahe am Körper getragen wird. Die E-Valves produziert Heizteufel mit 1 und 2 RGB-Piezotastern und einer im Trockie getragenen einfachen und zweifachen 4-stufigen Heizsteuerung für entsprechend 1 oder 2 Heizkreisen.
Die Anzugdurchführungen für beheiztes Tauchen benötigen eine elektrische Kabelverbindung, die nach geforderter Stromlast (A) und schaltbaren Heizzonen ausgelegt werden kann. Die E-Valves werden in folgenden Varianten angeboten:
- Das Vega-Valve von SiTech ist ein Kombinationsventil für Luft und elektrische Verkabelung, das eine 2-adrige und für 2 verschieden geschaltete Heizkreise eine 4-adrige Kabelleitung in der Durchführung erlaubt.
- Das Heizteufel E-Valve, ist ein Zwischenring für die elektrische Kabeldurchführung von vorhandenen oder bereits verbauten Apeks- und SiTech-Ventilen. Mittels des verschraubbaren Zwischenrings werden Trockentauchanzüge schnell zu einem beheizten Anzugsystem erweitert.

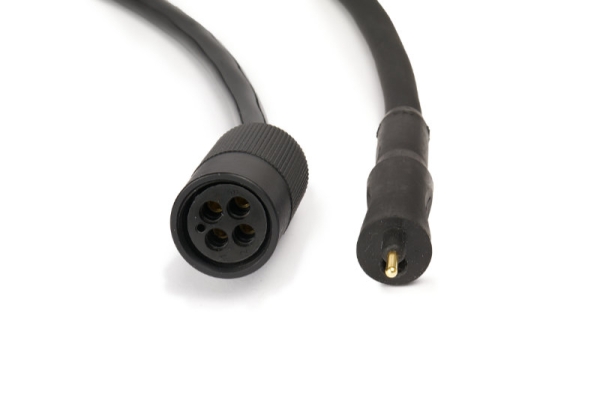

E-Valves und Vega-Valves kommen stromeingangsseitig mit folgenden Kabel- und Steckervarianten:

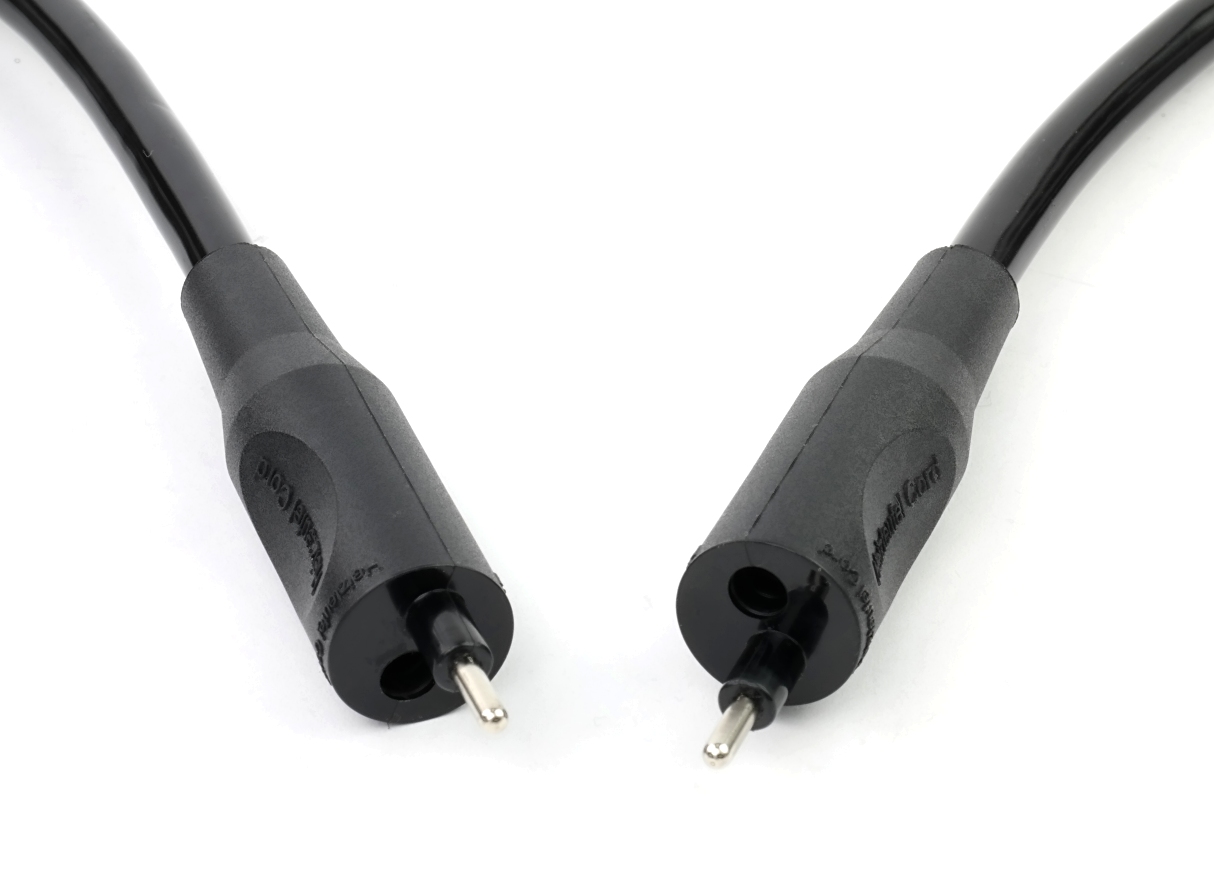

- 2-pol Heizteufel-Cord, 2x1.5mm2/Ader + Pin
- 2-pol Thor-Cord (kompatibel mit E/O-Cord und WAM-Cord), 2x1.5mm2/Ader + Pin
- 4-pol Heizteufel-Cord (kompatibel mit MacArtney „SubConn Micro Circular“ und SEACON „WetCon Micro Circular“), 4x1.5mm2/Ader + Pin
und ausgangsseitig in den folgenden Kabel- und Stecker-Varianten:
- Silikonleitungen mit wasserfestem Cinchstecker (Durchmesser 12mm), 2x1.50mm2/Ader (12A), mögliche Erweiterung mit Y-Splitter für den Anschluß von 2 oder 3 Heizprodukten mittels wasserfesten Cinchstecker (Durchmesser 12mm), 4x/6x1.0mm2/Ader (8A)
- 2- oder 4-polige verschraubbare wasserfeste Rundsteckverbinder (Durchmesser 16mm), 2x/4x1.0mm2/Ader (10A/8A)
- Santi- oder Yellow-Diving Stecker (dia 16mm), 2x0,83mm2/Pin (nom. 10A @ AC, nom. 7A @ DC)
Im Lieferumfang des Akkutanks enthalten ist ein elektronisch geregeltes, 2-stufiges CC-CV-Ladegerät mit aktivem PFC und einem 5.000mA Ladestrom. Optional lieferbar ist eine Bargraph-Kapazitätsanzeige des Akkuladezustands in 5 Kapazitätsschritten. Für den anspruchsvollen, technikaffinen Tauchsport ist optional auch ein digitales, einstellbares Ladesystem mit Displayanzeige verfügbar, was für eine Multiprogrammierbarkeit sowie Mehrbalancertechnik unterschiedlich alter Taucherakkupacks Sinn macht.
Optional werden die Akkutanks mit Edelstahl-Kabelschellen und Befestigungsgurtband geliefert, beispielsweise zur Befestigung an einem Schlauchriemen oder Gürtelbank. Weitere Lieferoptionen sind eine Container-Befestigungstasche mit Molle-System oder auch eine Transporttasche aus reißfestem Coduratextil.
Beheizte Trockentauchanzüge und beheizte Nasstauchanzüge
In unseren mitteleuropäischen Breitengraden wird das Trockentauchen bevorzugt. So gesehen ist die oben genannte Technikausführung sehr stimmig als meistverwendete Tauchausstattung zu sehen. Für das beheizte Nasstauchen haben wir eine Auswahl von Heizbekleidung, die die technischen Heizbedingungen erfüllen. Sprechen Sie uns bei Bedarf bitte an.
Weitere Optionen
- Akkutank ohne Heizsteuerung und ohne Piezo-Taster
- Akkutank mit Ein-Aus-Schalter, 40A
- Anpassung an den funktionellen Bedarf für das technische Tauchen bzw. für staatliche Sicherheitskräfte
Hinweise und Features zu den Akkumulatoren sowie zu den Produktions-, Service- und Vertriebsleistungen von Heizteufel in Berlin
Die hervorragende Qualität der einzeln geprüften Akkupacks, die hochwertige Materialauswahl der verwendeten Rohstoffe sowie die in den Akkupacks integrierten, elektronischen Schutzschaltungen; dazu gehören
- Abschaltautomatik
- Balancertechnik
- Tiefentladeschutz
- Kurzschluss- mit Verpolungsschutz
- Ladeüberspannungsschutz
- Entladestromkontrolle
- Temperaturschutz
bieten für anspruchsvolle Anwendungen die größtmögliche Sicherheit und entsprechen damit einer professionellen Akkutechnik und Markenqualität, die zudem für eine sehr hohe Akkulebensdauer steht.
Die Akkupacks und Akkutanks werden von Heizteufel überwiegend einzeln bearbeitet, um die höchste Betriebssicherheit für den Taucher zu gewährleisten. Insgesamt werden bezüglich Akkutechnik folgende von Heizteufel gelisteten Tätigkeiten durchgeführt:
- Prüfung der Lade- und Entlade-Schlussspannung mittels Akkudiagnosegeräten für die Industrie
- Kapazitätsmessungen der konfektionierten Akkupacks, unter anderem auch mittels grafischer Darstellungen
- wasserfeste Versiegelung der integrierten Schutzelektronik, stromführenden Kontakte und Akkuzellen
- wasserfeste Verdrahtung von wasserfesten Kabelsteckverbindungen
- optionale Integration wasserfester Heizsteuerungen im schutzumhüllten Akkupack
- Wassertiefdrucktest im eigenen Druckkammersystem
- Etikettierung der Akkupacks mit Seriennummer, Erstellung technischer Dokumentationen und Betriebsanleitungen
- Zertifizierung der Akkutechnik nach UN38.3 und MSDS (Material Safety Data Sheet) durch akkreditierte Prüfstellen
- monatliche Meldungen und Abführen von Recyclinggebühren für jedes verkaufte Akkupack bei der Stiftung GRS-Batterien
- Prüf- und Testanforderungen werden nach US-Militärstand MIL-STD-105E durchgeführt
- Beratung sowie Service bei Gewährleistungsfragen und Sonderbau in Berlin
Option
- Steckerkabel von Thor (kompatibel zu WAM und E/O-Cord), Fischer, SubConn u.a.
- Si-Tech Vega-Durchführung mit 1 oder 2 Kabelausgängen
- Valves zum Nachrüsten von Apeks, Santi und Si-Tech
- Eingesendetes Anzugdurchführungsventil zum Kabeleinbau
- Verteilergehäuse für unterschiedliche Heizzonen-Beheizung
Hinweise
- Eingetragene Markenzeichen werden nicht gesondert markiert, z. B. Thor, WAM, E/O-Cord etc.
- Foto sind aus eigener Produktion oder lizenzrechtlich erworben
- Irrtümer wie technische Änderungen sind vorbehalten

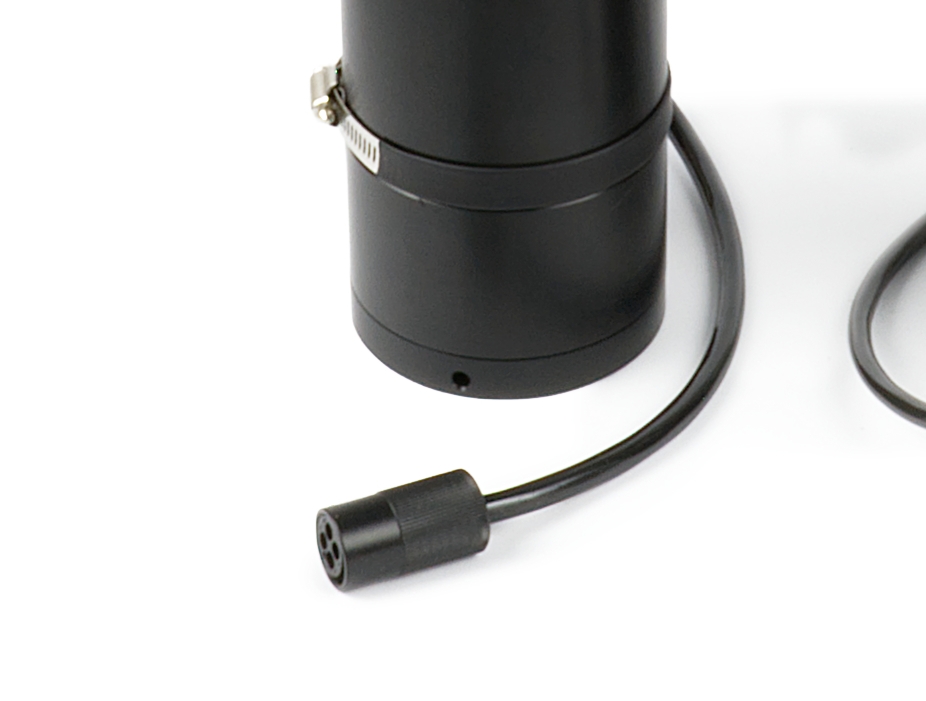

V4A-Schelle mit Schutzschlauch und Befestigungsgurtband
kostenfrei bei Vorauskassezahlung per Überweisung (statt Paypal)
Technische Daten
Akkumulator/Akkuzelle
Material: wiederaufladbare Lithium-Ionen-Zellen
Bauart: Rundzelle MT21700 (3,7V / 5.000mAh / 18,5Wh)
Abmaße: Durchmesser 21mm, Bauhöhe 70mm (+/- 1mm)
Akkupack/Akkupaket
Abmaße:
Bauhöhe ohne Gehäuse ~284mm
Außendurchmesser ~ 70mm
Spannung: nominell 14,8V (Arbeitsbereich 11,0 ~ 16,8V)
Ladespannung: max. 16,8V
Kapazität: 40Ah, 592Wh
Lade-/Entladestrom: max. 20A / 2x 15A
Akkugewicht: ~2,6kg inkl. Schutzelektronik, Stecker und Kabel
Sicherheitstechnik: Integrierte Elektronik schützt das Akkupack bei / vor Kurzschluss, Tiefentladung, Überladung, Überhitzung
Ladeprozess: Balancerverfahren
Schutznormen: UN38.3 (Registriernummer: TCT201217B615), Material Safety Data Sheet (MSDS TCT201217M615)
Akkulebensdauer: 400-500 Lade-Entlade-Zyklen oder 3 Jahre bei regelmäßiger Pflege und Wartung, was zuerst eintrifft
Akkutank/Akkugehäuse
Gehäusematerial: 100% POM, Halteriegel aus Edelstahl V4A
Bauteile: Kabeldurchführung mit Knickschutz, RGB-Piezo-Taster, Heizteufel-Cord Steckverbindung
Kabelleiter: 2-adriges mit 15A Stromlast/Ader, optional 4-adriges Stromkabel mit 12A Stromlast/Ader
Kabelstecker: wasserfest bis 30 Bar, 2-pol und 4-pol mit 15A Stromlast/Pol
Tauchtiefe: für das Gesamtsystem > 100m, Druckstärke 10 Bar
Abtrieb unter Wasser: ~ 1,8kg bei 10m
Gehäuseabmaße:
Bauhöhe ~ 400mm + ~75mm für die Verschraubung
Außendurchmesser ~ 92mm + 7mm für Halteriegel
Gesamtgewicht: ~4,3-4,5kg inkl. Steuerungen, Schalter und Kabel
Heizsteuerungen für Taucherheizbekleidung
Typ: PWM-Steuerung bedient über RGB-Piezo-Taster in wasserfester Edelstahlausführung (V4A, 316L)
Anzahl und Ausstattung der Taucher-Heizsteuerungen: 2 Stück mit je 296W @ 14,8V DC Heizleistung
Schaltleistung je Steuerung: max. 300W @ 16,8V DC
Heizstufen: 4-stufige Steuerung mit 0 - 25% - 50% - 75% - 100% - 0
Schaltbarkeit: mittels Tastendruck auf dem Piezo-Taster, jede Heizstufe erfolgt mit 0,25s Tastenabstand
Betriebsspannung: 6-17V DC
Elektronisches Ladegerät mit aktivem PFC (Premium)
Eingangsspannung: 100-240VAC
Ladespannung: 16,8V DC
Ladestrom: max. 5A
Abmaße: 170x70x45mm (BxTxH)
Wirkungsgrad: >95%
Der Hersteller erklärt die Konformität gemäß CE 93/68
Akkumulator/Akkuzelle
Material: wiederaufladbare Lithium-Ionen-Zellen
Bauart: Rundzelle MT21700 (3,7V / 5.000mAh / 18,5Wh)
Abmaße: Durchmesser 21mm, Bauhöhe 70mm (+/- 1mm)
Akkupack/Akkupaket
Abmaße:
Bauhöhe ohne Gehäuse ~284mm
Außendurchmesser ~ 70mm
Spannung: nominell 14,8V (Arbeitsbereich 11,0 ~ 16,8V)
Ladespannung: max. 16,8V
Kapazität: 40Ah, 592Wh
Lade-/Entladestrom: max. 20A / 2x 15A
Akkugewicht: ~2,6kg inkl. Schutzelektronik, Stecker und Kabel
Sicherheitstechnik: Integrierte Elektronik schützt das Akkupack bei / vor Kurzschluss, Tiefentladung, Überladung, Überhitzung
Ladeprozess: Balancerverfahren
Schutznormen: UN38.3 (Registriernummer: TCT201217B615), Material Safety Data Sheet (MSDS TCT201217M615)
Akkulebensdauer: 400-500 Lade-Entlade-Zyklen oder 3 Jahre bei regelmäßiger Pflege und Wartung, was zuerst eintrifft
Akkutank/Akkugehäuse
Gehäusematerial: 100% POM, Halteriegel aus Edelstahl V4A
Bauteile: Kabeldurchführung mit Knickschutz, RGB-Piezo-Taster, Heizteufel-Cord Steckverbindung
Kabelleiter: 2-adriges mit 15A Stromlast/Ader, optional 4-adriges Stromkabel mit 12A Stromlast/Ader
Kabelstecker: wasserfest bis 30 Bar, 2-pol und 4-pol mit 15A Stromlast/Pol
Tauchtiefe: für das Gesamtsystem > 100m, Druckstärke 10 Bar
Abtrieb unter Wasser: ~ 1,8kg bei 10m
Gehäuseabmaße:
Bauhöhe ~ 400mm + ~75mm für die Verschraubung
Außendurchmesser ~ 92mm + 7mm für Halteriegel
Gesamtgewicht: ~4,3-4,5kg inkl. Steuerungen, Schalter und Kabel
Heizsteuerungen für Taucherheizbekleidung
Typ: PWM-Steuerung bedient über RGB-Piezo-Taster in wasserfester Edelstahlausführung (V4A, 316L)
Anzahl und Ausstattung der Taucher-Heizsteuerungen: 2 Stück mit je 296W @ 14,8V DC Heizleistung
Schaltleistung je Steuerung: max. 300W @ 16,8V DC
Heizstufen: 4-stufige Steuerung mit 0 - 25% - 50% - 75% - 100% - 0
Schaltbarkeit: mittels Tastendruck auf dem Piezo-Taster, jede Heizstufe erfolgt mit 0,25s Tastenabstand
Betriebsspannung: 6-17V DC
Elektronisches Ladegerät mit aktivem PFC (Premium)
Eingangsspannung: 100-240VAC
Ladespannung: 16,8V DC
Ladestrom: max. 5A
Abmaße: 170x70x45mm (BxTxH)
Wirkungsgrad: >95%
Der Hersteller erklärt die Konformität gemäß CE 93/68
Wie wahlweise ausgewählt:
- 14,8V / 40Ah Akkutank mit wahlweise 1 oder 2 Steuerkreisen:
- Kabel am Akkutank:
- Rundkabel mit 2 oder 4pol. Heizteufel-Cord-Stecker
- Länge: 40cm
- max. Strombelastung: 2 x 15A
- Rundkabel mit 2 oder 4pol. Heizteufel-Cord-Stecker
- Kabel am Akkutank:
- Li-Ion/LiPo Ladegerät
- Ladestrom max. 5,0A
- Länge: 40cm
- mit passender Steckverbindung
- Ladestrom max. 5,0A
- Bedienungsanleitung
